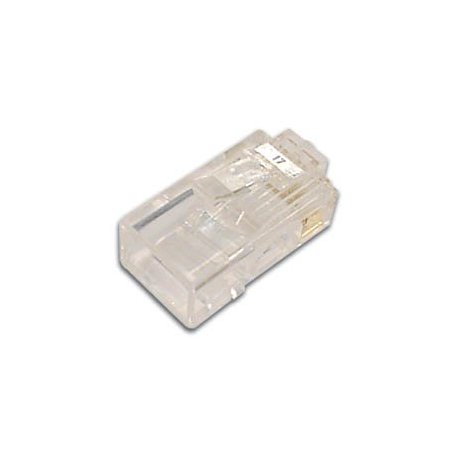

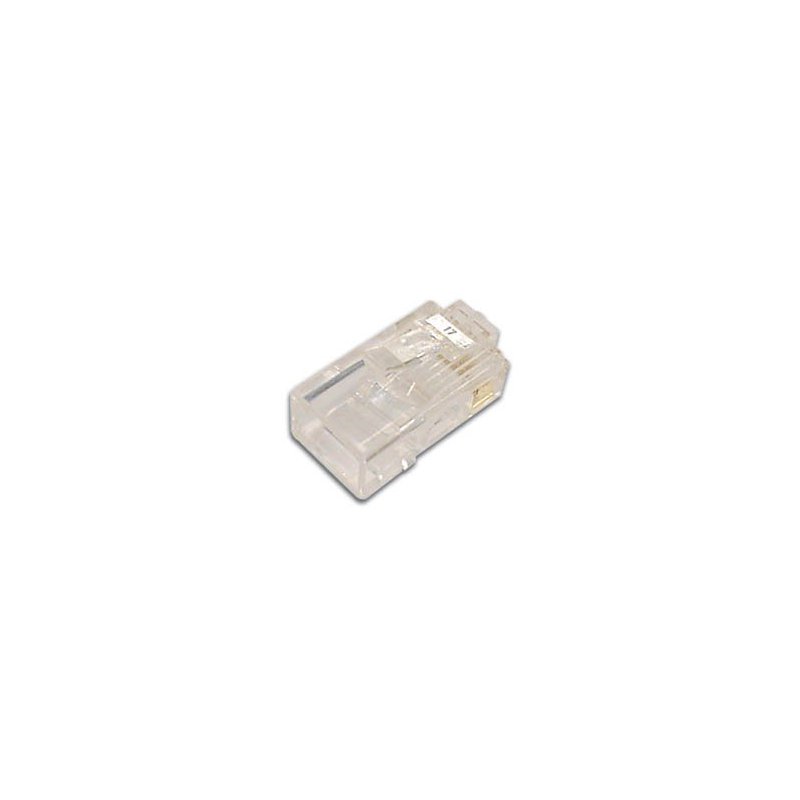

Fiche RJ45 CAT6 à sertir

Spécifications

• type : RJ45 CAT6, vitesse 1 Gbit/s soit environ 100 Mo/s
• largeur: 11.68
• longueur: 21.52
• emballage: vrac
• remarque: pour câbles ronds multi-brins
• boîtier: polycarbonate
• contacts: bronze phosphoreux à couche dorée

Notre conseil: prévoir 2 ou 3 cosses supplémentaire de "réserve" en cas d'erreur de câblage. En effet; une cosse déjà sertie ne peut être démontée et une cosse non sertie ne peut être utilisée car les connections interne à la cosse ne sont pas en bonne position.

Mode d'emploi pour faire un câble RJ45 sur mesures

a) dénuder le câble principal sur 1,5 à 2 cm,
b) séparer les paires de brins,
c) ne pas dénuder les brins (le sertissage crée le contact),
d) mettre les brins dans le bon ordre (voir code couleur ci dessous),
e) égaliser la longueur des brins lorsqu'ils sont dans le bon ordre,
f) mettre dans la cosse et sertir en vérifiant bien juste avant le sertissage qu'aucun brin n'a changé d'ordre.

Voici un petit tutoriel explicatif en photos.

Cablage RJ45 - Norme T 568B (la plus employée en Europe) - Source: Wikipedia
